赤羽コンクリートのV形街渠・V形桝は、旧住宅都市整備公団の規格を引用し、施工性・耐久性を向上させたオリジナル製品シリーズです。
他の側溝と比べ薄型のため、最もリーズナブルに使用いただけます。
V形街渠とは…
流量の少ない箇所に用いられる街渠です。
V型によって雨水が中央部に集まりやすく、少量の水でも十分な流速を確保できます。また、土砂などの堆積が少なく自浄作用に優れることから、維持管理性に優れています。

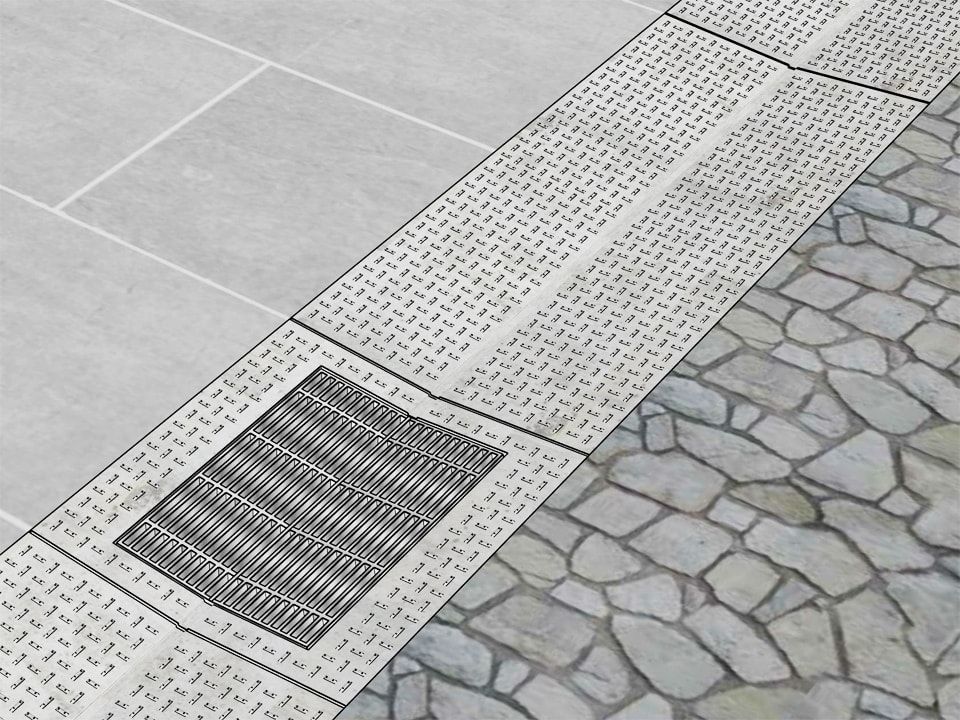

浅く開放的な形状は歩道と連続性があり、見た目もすっきり。舗装と自然に一体化します。
U型側溝等と比べ、コンクリート使用量も少ないので、コスト面でも魅力のある製品です。
向いている場所…

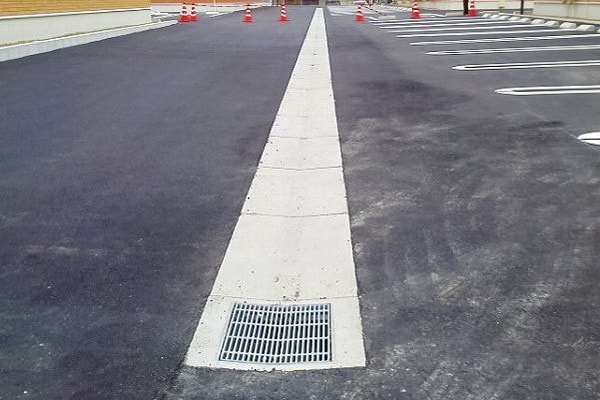

生活道路、歩道、住宅街、駐車場（普通車用）

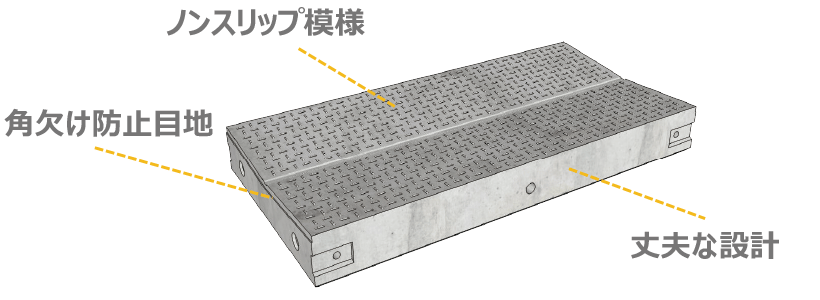

◎従来製品に比べ、製品厚20mm増、製品長500mm延長。
→車両走行時の安定性を向上。さらにシール目地と専用連結プレートを採用。
→割れ・角欠け等の破損リスクを大幅に軽減。
◎ノンスリップ模様“スタッド20“の突起が足下をグリップ。
→雨天時も滑りにくい。適度な突起で、車椅子の走行にも違和感なし。
【参考】滑り抵抗値 BPN（湿潤状態）＝63.8 （インターロッキング舗装技術協会推奨値 BPN＝40以上）
滑り抵抗係数 C.S.R＝0.7 （国土交通省推奨値 C. S. R＝0.4以上）

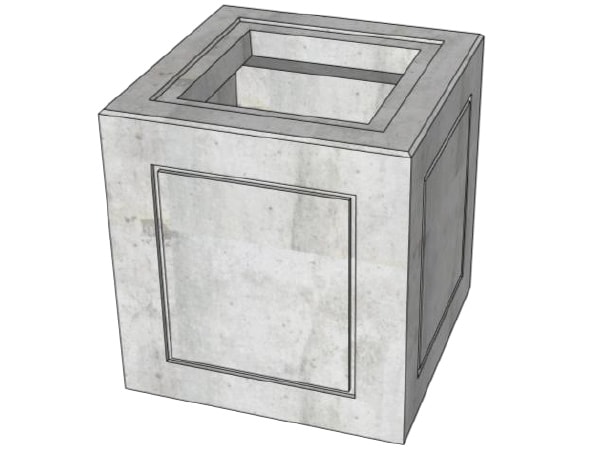

◎充実した周辺材料
→専用桝をラインナップ。下記参照。
→統一されたデザインで竣工後の美観も良好。

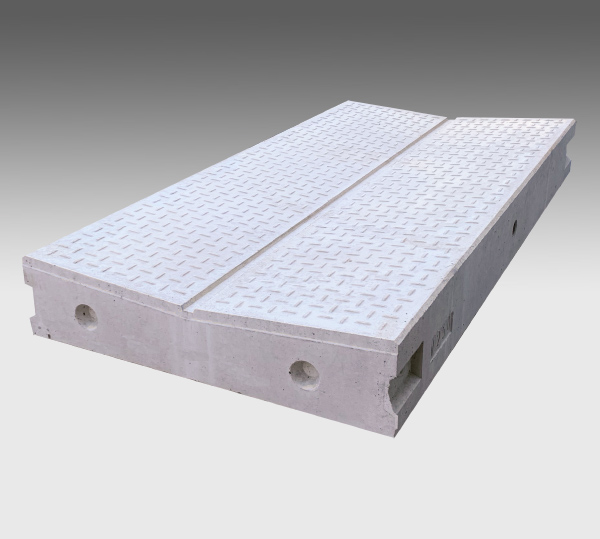

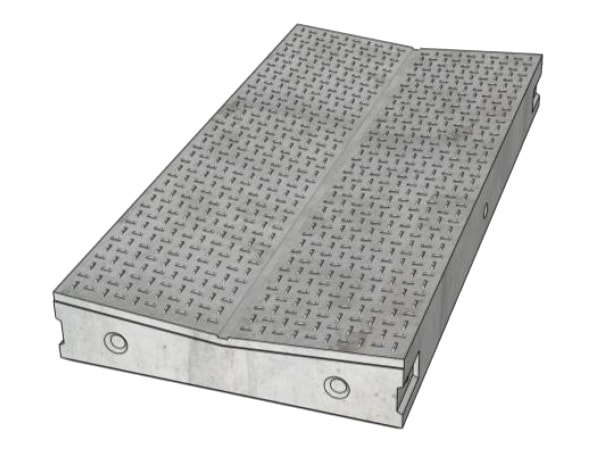

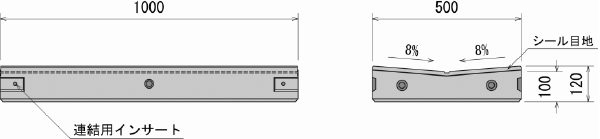

| 呼び | 寸法（mm） | 参考質量（Kg） |
|---|---|---|
| RC・V-250 | ｔ120×500×1000 | 127 |
※施工用器材 M12アイボルト（4個1組）、目地材 AKBN 12t×12×1000

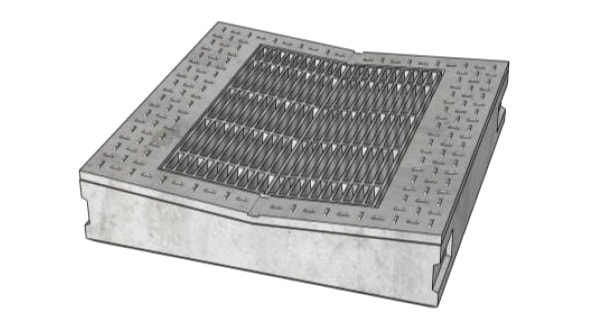

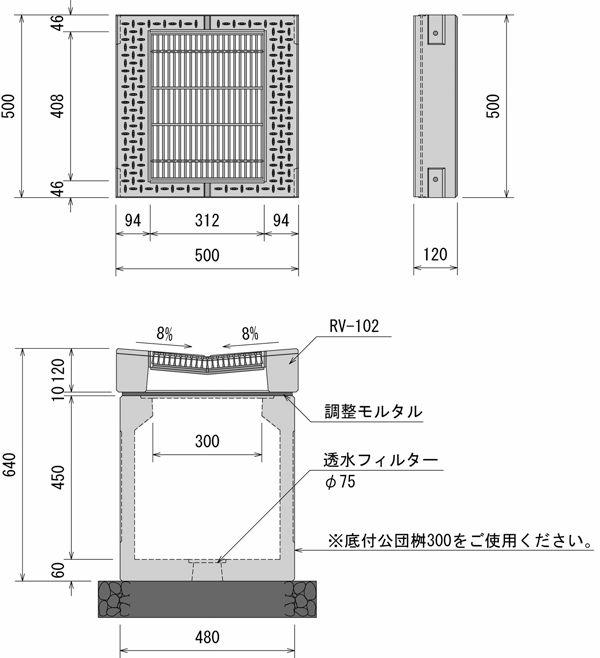

| 呼び | 寸法（mm） | 参考質量（Kg） |
|---|---|---|
| RV-102 | ｔ120×500×500 | 51 |
※目地材 AKBN 12ｔ×12×1000、T-25 細目グレーチング

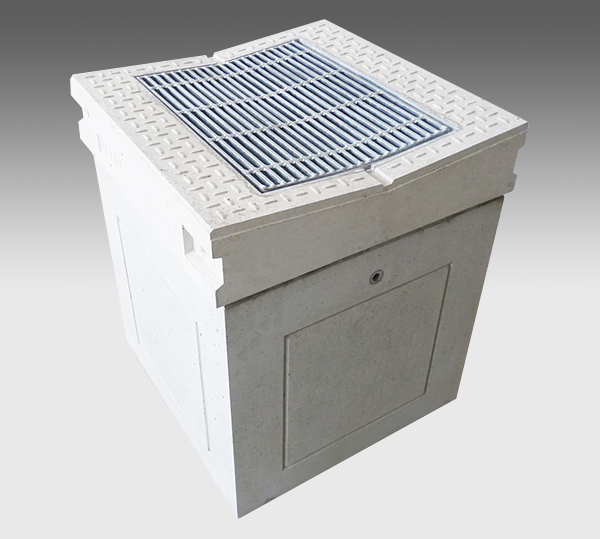

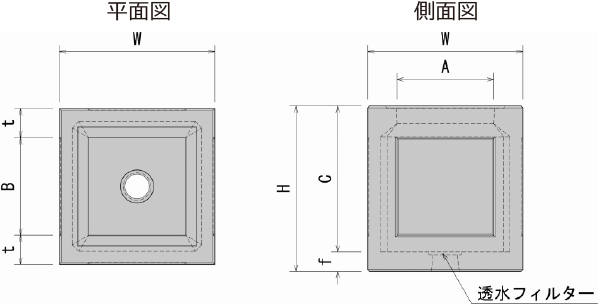

| 呼び | 寸法（mm） | 参考質量 （Kg） |
||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | W | H | t | f | ||
| 300 | 300 | 300 | 450 | 480 | 510 | 90 | 60 | 117 |
