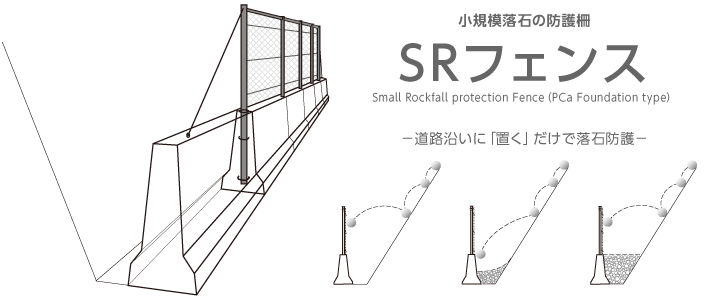

小規模落石の防護柵 SRフェンス -道路沿いに「置く」だけで落石防護-

SRフェンスとは

道路沿いに簡単に設置できる落石防護柵⇔ 用地買収が不用

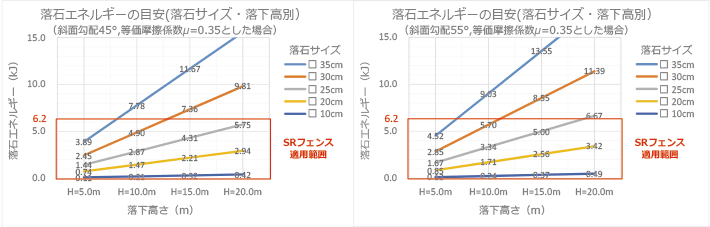

 山間地の道路では、落石や土砂の流出が確認されると、その度に道路維持工事等によって除去されています。落石等の大半は、30cm角未満の小規模なもので、運動エネルギーに換算すると5kJ程度以下になります。
 SRフェンスは、このような落石等に対応する防護柵です。道路斜面の法尻に、二次製品のコンクリートブロックを並べて、その連結部に差し込んだ支柱にワイヤロープとネットを設置する構造で、運動エネルギー6kJレベル以下の落石を受け止めることが可能です。

開発の背景

 近年、山間地の道路斜面は風化が著しく、降雨や強風、あるいは動物の移動等に起因する小規模落石や土砂の流出といった災害が多くなってきています。人材不足に伴う道路維持管理の充実等が課題となるなか、通行車輌の安全性、通行規制等の影響を考えると、このような落石等に簡単に対応できる対策工が求められています。
 現在は、小規模な落石や崩壊が発生した場合、大型土のう、プラスチック製の車両用防護柵等が経験的イメージで設置されています。
 また、小規模な落石等を抑えるためには、覆式ロックネットやストンガード等の標準的な工法が施工されています。これらの工法は用地買収等が伴うため、施工が完了するまでに長い時間を要するうえ、施工中の通行規制が長時間になるなどの課題もあります。
 SRフェンスは、このような課題を少しでも解決するために開発したもので、道路沿いに置くだけで防護機能を発揮できる落石対策工です。

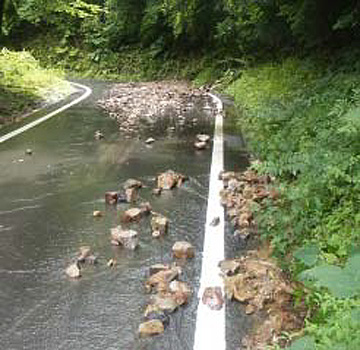

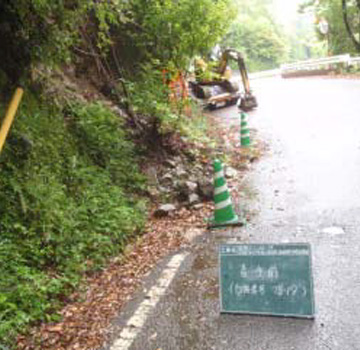

小規模な落石・崩壊の状況

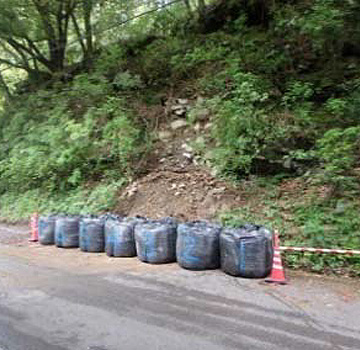

大型土のう対処事例
大型土のう対処事例

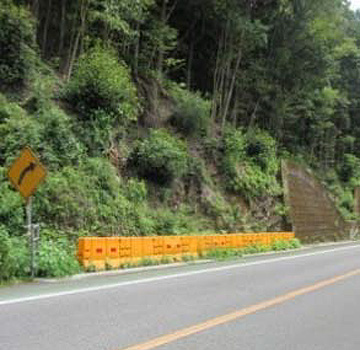

プラスチック防護柵対処事例
プラスチック防護柵対処事例

SRフェンスの性能

性能検証

 性能検証の実験は、工場内の天井クレーンを利用して振り子方式で行いました。高さ4.5mの位置から、質量141kgのコンクリート多面体の重錘をSRフェンスに衝突させて挙動を観測しました。その結果、支柱や阻止面の変形などにより6.2kJのエネルギー吸収性能があることを確認しております。

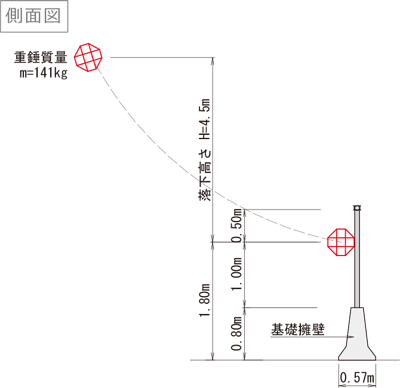

振り⼦式実験装置の概要図

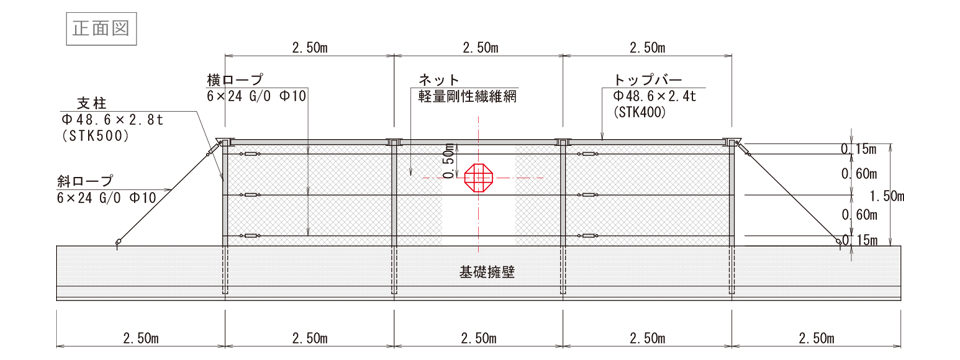

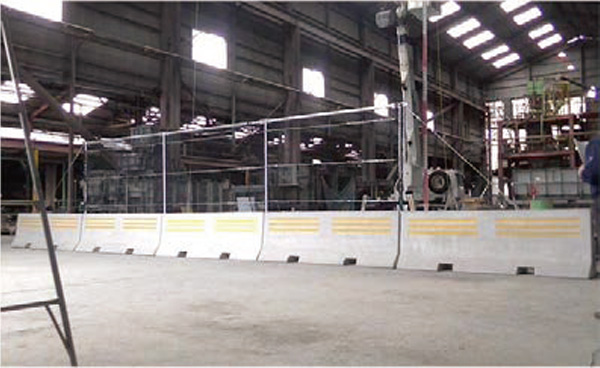

実験供試体の概要図

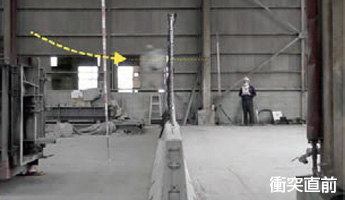

重錘衝突前(側⾯)

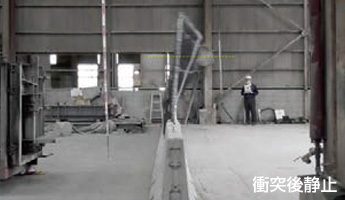

重錘衝突後の最⼤変形(側⾯)

振り⼦式実験装置(正⾯)

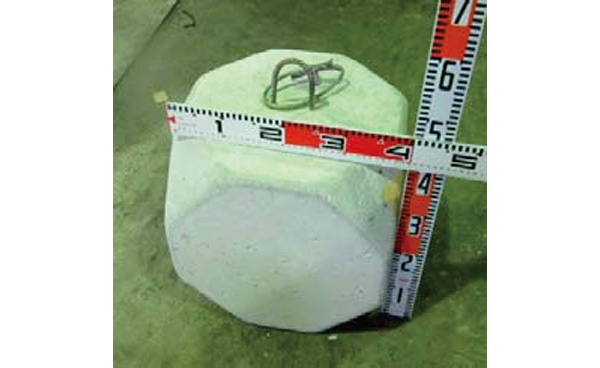

SAEFL型の重錘(141kg)

SRフェンスの特徴・仕様(適用条件・標準構造・使用材料・設置歩掛)

施工性

  • 現地測量や用地測量が必要ないため危険箇所へすぐに設置できます。
  • 製品を設置するだけなので1日から数日で施工が完了します。
  • 特殊な施工技術は不用な部材構造としているため簡単に施工できます。
  • 阻止面のネットは軽量剛性繊維網なので1人でも容易に持ち運びできます。

安全性

  • 可能吸収エネルギー6.2kJを実証実験で検証しています。
  • 高所作業や伐採等の作業がないので施工時の安全性が向上します。

経済性

  • 委託費や用地費が不要なため経済性に優れます。
  • 通行規制の時間が短いため、施工時のガードマンの費用、通行車輌の待ち時間等の社会的コストを減少することができます。
適用条件

運動エネルギー6.2kJ以下の落石を受け止めることができます。

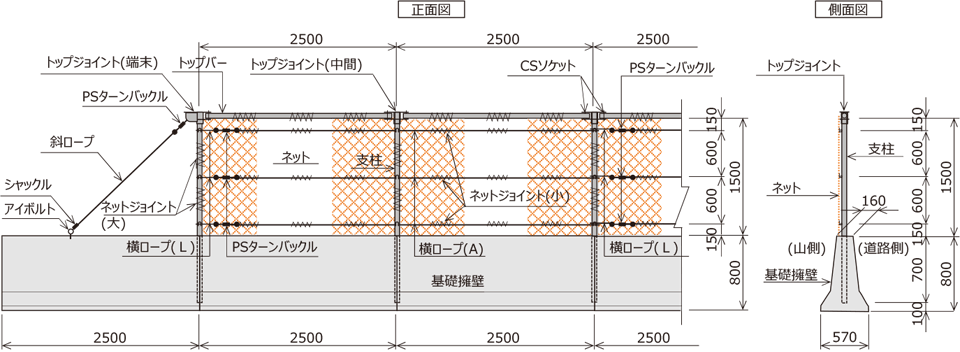

標準構造

基礎擁壁 参考重量:1330kg

使用材料
名称 細別・仕様規格・基準値
基礎擁壁コンクリート設計基準強度σck=35N/mm2
設計曲げ圧縮応力度σca=12.5N/mm2
許容せん断応力度τa =0.52N/mm2
鉄筋許容引張応力度σsa=180N/mm2
許容せん断応力度τsa=80N/mm2
防護柵支柱φ48.6×2.8t -2255JIS G 3444(STK500)
JIS G 3112(SR235)
JIS H 8641(HDZT49)
トップバーφ48.6×2.3t -2380JIS G 3444(STK400)
JIS H 8641(HDZT49)
トップジョイント(端末)φ60.5×3.8t -65JIS G 3444(STK400)
JIS G 3101(SS400)
JIS H 8641(HDZT49)
トップジョイント(中間)φ60.5×3.8t -65JIS G 3444(STK400)
JIS G 3101(SS400)
JIS H 8641(HDZT49)
横ロープA6×24 G/O φ10 L4350(両端アイ加工)JIS G 3525
横ロープB6×24 G/O φ10 L1850(両端アイ加工)JIS G 3525
横ロープL6×24 G/O φ10 L350(ループ加工)JIS G 3525
斜ロープ6×24 G/O φ10 L1700(両端アイ加工)JIS G 3525
PS ターンバックルW1/2" J&JJIS G 3101(SS490)
JIS H 8641(HDZT49)
ネットNE-GM-25
W1600×L2700
結節強度:950N/本
引張強度:21kN/m
ネットジョイント(大)φ3.2×70×300JIS G 3506
硬鋼線材
ネットジョイント(小)φ3.2×50×300JIS G 3506
硬鋼線材
シャックルSC10JIS G 4501(S25C)
JIS H 8641(HDZT49)
アイボルトM16JIS G 3101(SS400)
JIS H 8641(HDZT49)
CSソケットφ42.7×2.3t -65JIS G 3444(STK400)
JIS H 8641(HDZT49)

※材料の仕様および内容は、品質や性能の向上のため変更する場合があります。

設置歩掛
基礎擁壁設置工
100m当たり
名称単位数量摘要
世話役2.0
特殊作業員2.0
普通作業員4.0
諸経費1.0
トラッククレーン賃料2.04.9t吊り
諸経費%4
防護柵設置工
100m当たり
名称単位数量適用
世話役4.0
普通作業員8.0
諸経費%5

施工手順

  1. 設置箇所を清掃して設置位置にマーキング等をします。
  2. 基礎擁壁を荷下ろし場所に置くか、トラッククレーンを横付けします。
  3. 基礎擁壁をクレーンで吊上げ、製品を水平にして、マーキング(水糸等)された位置に合わせて設置します。
  4. 基礎擁壁を連結するために、端部のループ鉄筋に支柱を差し込みます。
  5. 支柱に横ロープのアイ部を通した後、トップジョイントをボルト固定してトップバーを設置します。
  6. ターンバックルを締め付けて、斜ロープを張設します。
  7. 3本の横ロープを所定の位置に移動させ、ターンバックルを締め付けて張設します。
  8. ネットを張るために番線等で横ロープに仮留めした後、所定の位置にネットジョイントで縫合します。
基礎擁壁設置
基礎擁壁設置
トップジョイント(中間を仮締めした状態)
トップジョイント(中間を仮締めした状態)
基礎擁壁に防護柵をセットした状況
基礎擁壁に防護柵をセットした状況
